Destacar:
Impressora de pasta de solda de PCB de 3 kW
, Impressora de pasta de solda de PCB totalmente automática
, Impressora de pasta de solda de PCB de alta precisão

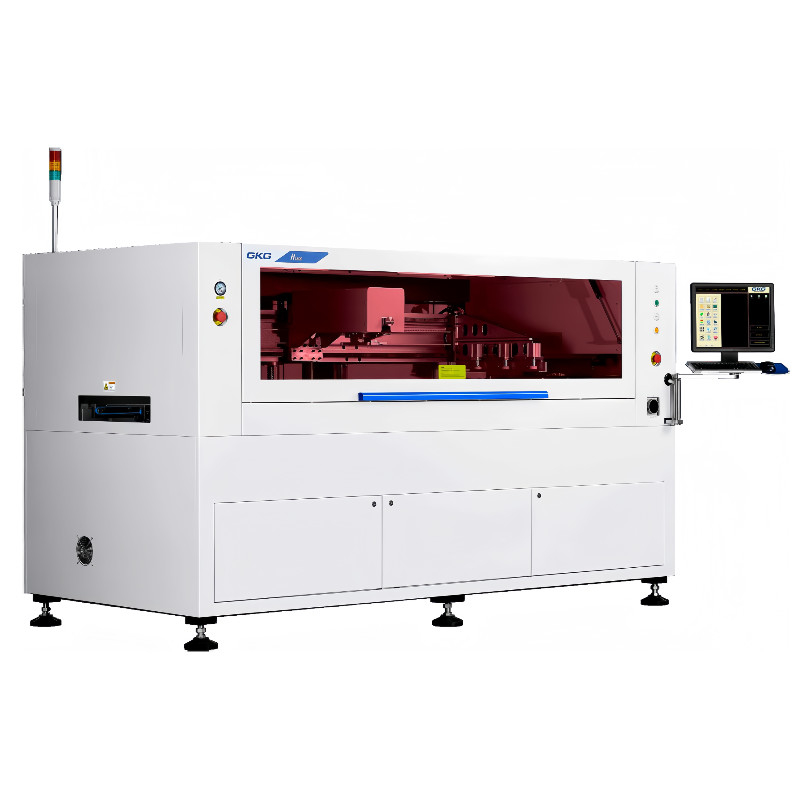

Impressora de pasta de solda de PCB totalmente automática de 3 kW Alta precisão
Impressora de pasta de solda totalmente automática
| Desempenho da máquina |
| Repetir a precisão da posição |
± 10 μm |
| Precisão de impressão |
± 23 μm |
| Tempo do ciclo |
< 12 segundos |
| Parâmetro da máquina |
| Fonte de energia |
AC:220 ± 10%,50/60Hz 3KW |
| Pressão do ar |
4 a 6 kgf/cm2 |
| Peso aproximado da máquina |
Aproximadamente 1500 kg. |
| Dimensões da máquina |
2570 ((L) * 1210 ((W) * 1509 ((H) mm |
1Diagrama de dimensões do equipamento
Tamanho do equipamento:2570*1210*1509mm
Imagem e sistema óptico
Usando luz de anel uniforme e luz coaxial de alto brilho, com função de ajuste de brilho promissor, então todos os tipos de pontos de marca podem ser bem reconhecidos (incluindo os pontos de marca robustos),aplicável ao revestimento de estanho, cobre, revestimento de ouro, pulverização de estanho, FPC e outros tipos de PCB com diferentes cores.
Sistema de controlo elétrico
Distribuição segura e ordenada do circuito elétrico e do circuito de gás O circuito elétrico e o caminho do gás estão posicionados verticalmente nos dois lados e na parte traseira da máquina, o que é fácil de verificar e reparar.
Interface de operação em chinês/inglês
A máquina adota a interface operacional Windows XP/win7 com o software amigável do GKG.Menu/Diário de funcionamento/Registro de avarias/Diagnóstico de avarias/Análise de erros/Alarme de luz, etc.
Sistema de Inspecção e Análise da Qualidade da Impressão em Pasta de Soldadura 2D
O sistema 2D detecta imediatamente os defeitos de deposição da pasta de solda, tais como desvio, falta de pasta, falta de pasta, junta de pasta, etc., e garante a qualidade da impressão.
Motores a passo ajustáveis, programáveis e cabeças de impressão flutuantes
Plataforma longa única e traço de design fixo, para garantir o suporte estável PCB.Prima horizontal de espremedor curto, estabilidade de pressão, poupar pasta de solda.
